Shenzhen MATCHINGIC Technology Co., Ltd wurde im Jahr 2010 gegründet. Das Unternehmen hält stets an dem Konzept fest, dass Talent der Reichtum des Unternehmens ist, in den Jahren des Marktes geschärft, eine Gruppe unternehmungslustiger, innovativer Mitarbeiter gebildet und gleichzeitig seinen Marktanteil im In- und Ausland ausgebaut hat Im Ausland optimiert das Unternehmen weiterhin interne Geschäftsprozesse, verbessert das internationale Vertriebs- und Beschaffungsgeschäft, hält sich nur an die Originalware, vertieft den Kundenservice und baut nach und nach seine eigenen Branchenvorteile auf.
Warum uns wählen
Qualitätsprodukte
Unsere Produkte sind von hoher Qualität und erfüllen alle erforderlichen Industriestandards. Wir nutzen fortschrittliche Technologie und moderne Ausrüstung, um sicherzustellen, dass unsere Produkte von höchster Qualität sind.
Schnelle Bearbeitungszeit
Wir verfügen über einen optimierten Produktionsprozess, der schnelle Durchlaufzeiten gewährleistet. Wir können schnell produzieren und an Kunden liefern, was sie zu einer ausgezeichneten Wahl für Projekte mit engen Fristen macht.
Professionelles Team
Wir verfügen über ein Team hochqualifizierter technischer Fachleute, die jederzeit bereit sind, Kunden bei technischen Problemen zu unterstützen. Das Werk bietet umfassende technische Unterstützung, einschließlich Designunterstützung, Produktauswahl und Anwendungsunterstützung.
Qualitätsservice
Wir bieten qualitativ hochwertige Dienstleistungen, die den höchsten Industriestandards entsprechen. Wir folgen in unseren Arbeitsabläufen den Best Practices und halten uns an strenge Qualitätskontrollmaßnahmen, um sicherzustellen, dass wir unseren Kunden die besten Ergebnisse liefern.
Ein integrierter Schaltkreis (IC) ist eine Anordnung elektronischer Komponenten, in der Hunderte bis Millionen Transistoren, Widerstände und Kondensatoren miteinander verbunden und auf einem dünnen Substrat aus Halbleitermaterial (normalerweise Silizium) aufgebaut sind, um einen kleinen Chip oder Wafer zu bilden. Integrierte Schaltkreise sind die Bausteine für die meisten elektronischen Geräte und Geräte.
Vorteile von IC
● Kleine Größe
● Komplexe Schaltkreise können als integrierte Schaltkreise hergestellt werden, was zur Verbesserung der Leistung beiträgt
● Zuverlässiger als diskrete komponentenbasierte Schaltkreise
● Verbraucht weniger Strom
● Einfache und schnelle Fehlerbehebung
● Frei von parasitären Kapazitäten, sodass eine höhere Betriebsgeschwindigkeit erreicht werden kann
● Die Massenproduktion ist einfach und hält die Kosten niedrig
Arten von IC
Es gibt zwei Arten von integrierten Schaltkreisen:Digitale und analoge integrierte Schaltkreise.
- Digitaler IC
Digitale integrierte Schaltkreise werden in der Elektronik eingesetzt. Sie verarbeiten Binärdaten, die entweder {{0}} oder 1 sind. Im Allgemeinen stellt 0 in einer digitalen Schaltung 0 V und 1 +5 V für eG dar. Und Gate oder Gate, NAND-Gate, XOR-Gate, Flip-Flops.
- Analoger IC
Diese werden hauptsächlich in Audiofrequenzverstärkern und Hochfrequenzverstärkern verwendet. Sie werden auch als lineare integrierte Schaltkreise bezeichnet. Die Ausgabe ist abhängig vom Eingangssignal. Für z.B. Operationsverstärker, Spannungsregler, Komparatoren, Timer usw.
1. Der Transistor wird direkt auf monokristallinem Silizium hergestellt.
2. Die Komponenten sind dicht integriert und die Drähte werden immer dünner, so dass sie derzeit nur noch nanoskalig dünn sind.
3. Die externen Anschlussleitungen werden zu den Pins geführt.
Einen IC erstellen
Die Herstellung von Mikrochips ist äußerst präzise. Dies geschieht normalerweise in einer speziellen staubfreien Umgebung, die als „Reinraum“ bezeichnet wird, da selbst mikroskopische Verunreinigungen einen Chip defekt machen können.
Integrierte Schaltkreise werden typischerweise aus einem Wafer aus reinem Silizium hergestellt. Die Chips werden in extrem dünnen Schichten aufgebaut, mit vielleicht 30 oder mehr Schichten in einem endgültigen Chip. Beim Erstellen der verschiedenen elektrischen Komponenten auf einem Chip muss genau festgelegt werden, wo sich auf jeder Schicht Bereiche vom n- und p-Typ befinden sollen. Zunächst erstellen Designer detaillierte Zeichnungen, die genau zeigen, wo jede Komponente in jeder Schicht der Schaltung platziert werden soll. Von jeder Schicht des Designs wird ein fotografisches Bild erstellt und die Bilder verkleinert, bis sie die Größe des gewünschten Chips haben.
Jedes winzige Bild wird in einem Prozess namens Fotolithographie als Maske verwendet. Einige Teile der Maske lassen Licht durch, andere nicht. Der Siliziumwafer ist mit einem Material beschichtet, das als Fotolack oder Resist bekannt ist. Der Wafer wird mit ultraviolettem Licht bestrahlt. Bei einer typischen Methode erfährt der dem ultravioletten Licht ausgesetzte Resist eine chemische Veränderung, wodurch er leicht abgewaschen werden kann. Der freigelegte Resist wird aufgelöst und eine Chemikalie aufgetragen, die eine Siliziumschicht in dem Bereich wegätzt, der dem ultravioletten Licht ausgesetzt war. Das Silikon im durch die Maske geschützten Bereich bleibt intakt. Anschließend wird ein spezielles chemisches Lösungsmittel verwendet, um den restlichen Resist zu entfernen. Dieser Vorgang wird viele Male wiederholt und der Chip Schicht für Schicht aufgebaut.
Zwischen diesen Produktionsstufen wird das Silizium mit sorgfältig kontrollierten Mengen an Verunreinigungen wie Arsen und Bor dotiert. In den Chip sind außerdem winzige Linien aus Metall oder leitendem polykristallinem Silizium eingebaut, um Verbindungen, ähnlich wie Drähte, zwischen den Transistoren herzustellen. Wenn die Fertigung abgeschlossen ist, wird eine letzte Isolierglasschicht aufgebracht und der Wafer in einzelne Chips zersägt. Jeder Chip wird getestet und diejenigen, die die Prüfung bestehen, werden in einem Hartplastikgehäuse montiert. Jedes Kunststoffgehäuse verfügt über Verbindungsstifte aus Metall, um den Chip mit dem Gerät zu verbinden, in dem er verwendet wird, beispielsweise mit der Leiterplatte eines Computers.
Welche Rolle spielen integrierte Schaltkreise?
Reduzieren Sie die Anzahl der verwendeten Komponenten. Kleinintegrierte Schaltkreise haben seit der Erfindung integrierter Schaltkreise die Anzahl der Inhaltskomponenten reduziert und die Technologie diskreter Komponenten erheblich verbessert.
Die Leistung des Produkts wurde deutlich verbessert. Durch die Integration der Komponenten werden nicht nur externe elektrische Signalstörungen verringert, sondern auch das Schaltungsdesign verbessert und der Betrieb beschleunigt.
Benutzerfreundlichere Anwendung: Ein Schaltkreis entspricht einer Funktion, und eine Funktion ist in einem einzigen integrierten Schaltkreis untergebracht. Bei diesem Ansatz kann jede Funktion in zukünftigen Anwendungen in den entsprechenden integrierten Schaltkreis implementiert werden, was den Prozess erheblich vereinfacht.
Integrierter Schaltkreis vs. diskreter Schaltkreis
Der integrierte Schaltkreis (IC) ist eine einzelne Einheit, die aus Millionen elektronischer Komponenten wie Transistoren, Widerständen und Kondensatoren besteht. Seine Einführung veränderte die Elektronikindustrie und ebnete den Weg für Geräte wie Mobiltelefone, Laptops, CD-Player, Fernseher und eine Vielzahl anderer Haushaltsgeräte. Aufgrund ihrer geringen Größe, großen Zuverlässigkeit und Effizienz werden ICs heute in praktisch jedem elektronischen Produkt verwendet. Ohne ICs wären elektronische Geräte langsamer und größer. Darüber hinaus trug die weit verbreitete Verwendung von Chips zur Verbreitung fortschrittlicher elektronischer Geräte in allen Teilen der Welt bei.
Der diskrete Schaltkreis ist ein Schaltkreis, der aus einzelnen miteinander verbundenen elektronischen Komponenten besteht. Wenn diskrete Komponenten zur Implementierung von Schaltkreisen oder Systemen mit komplexen Funktionen verwendet werden, führt dies unweigerlich zu einer großen Anzahl von Komponenten, einer Zunahme von Größe, Gewicht und Stromverbrauch sowie einer schlechten Zuverlässigkeit.
Im Vergleich zu diskreten Schaltkreisen haben ICs zwei große Vorteile: Kosten und Leistung. Die Kosten sind minimal, da die Chips als Einheit mit allen ihren Komponenten gedruckt werden und nicht mittels Fotolithografie jeweils ein Transistor hergestellt wird. Außerdem verbrauchen verpackte integrierte Schaltkreise viel weniger Material als diskrete Schaltkreise. Aufgrund ihrer kompakten Größe und räumlichen Nähe können die IC-Komponenten schnell umgedreht werden und benötigen nur sehr wenig Strom. Der grundlegende Nachteil integrierter Schaltkreise ist der hohe Aufwand für den Entwurf und die Herstellung der erforderlichen Fotomasken. Aufgrund der hohen Anschaffungskosten sind ICs nur dann finanziell rentabel, wenn große Produktionsmengen erwartet werden.
Wie werden integrierte Schaltkreise hergestellt?
Wie stellen wir so etwas wie einen Speicher- oder Prozessorchip für einen Computer her? Alles beginnt mit einem rohen chemischen Element wie Silizium, das chemisch behandelt oder dotiert wird, um ihm unterschiedliche elektrische Eigenschaften zu verleihen.
- Dotieren von Halbleitern
Traditionell betrachteten die Menschen zwei Kategorien von Materialien:Diejenigen, durch die Strom problemlos fließen kann (Leiter), und solche, die dies nicht tun (Isolatoren). Metalle bilden die meisten Leiter, während Nichtmetalle wie Kunststoffe, Holz und Glas die Isolatoren sind.
Tatsächlich sind die Dinge weitaus komplexer – insbesondere wenn es um bestimmte Elemente in der Mitte des Periodensystems (in den Gruppen 14 und 15) geht, insbesondere Silizium und Germanium. Normalerweise handelt es sich bei diesen Elementen um Isolatoren. Sie können jedoch dazu gebracht werden, sich eher wie Leiter zu verhalten, wenn wir ihnen in einem als Dotierung bezeichneten Prozess kleine Mengen an Verunreinigungen hinzufügen. Wenn man Silizium Phosphor (oder Antimon) hinzufügt, gibt man ihm etwas mehr freie Elektronen, als es normalerweise hätte – und die Fähigkeit, Elektrizität zu leiten. Auf diese Weise „dotiertes“ Silizium wird als n-Typ bezeichnet. Fügt man Bor anstelle von Phosphor hinzu, entzieht man dem Silizium einige der freien Elektronen und hinterlässt „Löcher“, die als „negative Elektronen“ wirken und in umgekehrter Richtung einen positiven elektrischen Strom transportieren. Diese Art von Silizium wird p-Typ genannt. Durch das Nebeneinanderlegen von Bereichen aus n-Typ- und p-Typ-Silizium entstehen Übergänge, an denen sich Elektronen auf sehr interessante Weise verhalten – und so entstehen elektronische, halbleiterbasierte Komponenten wie Dioden, Transistoren und Speicher.
- In einer Chipfabrik
Der Prozess zur Herstellung eines integrierten Schaltkreises beginnt mit einem großen Einkristall aus Silizium in Form eines langen, massiven Rohrs, das in dünne Scheiben (ungefähr so groß wie eine CD), sogenannte Wafer, in „Salamischeiben“ geschnitten wird.
Die Wafer sind in viele identische quadratische oder rechteckige Bereiche unterteilt, die jeweils einen einzelnen Siliziumchip (manchmal auch Mikrochip genannt) bilden. Auf jedem Chip entstehen dann Tausende, Millionen oder Milliarden von Bauteilen, indem verschiedene Bereiche der Oberfläche dotiert werden, um sie in n-Typ- oder p-Typ-Silizium umzuwandeln. Doping wird durch verschiedene Verfahren durchgeführt. Bei einer Methode, dem so genannten Sputtern, werden Ionen des Dotierungsmaterials wie Kugeln aus einer Kanone auf den Siliziumwafer abgefeuert. Bei einem anderen Prozess namens Dampfabscheidung wird das Dotierungsmaterial als Gas eingeführt und kondensiert, sodass die Verunreinigungsatome einen dünnen Film auf der Oberfläche des Siliziumwafers bilden. Die Molekularstrahlepitaxie ist eine wesentlich präzisere Form der Abscheidung.
Natürlich ist die Herstellung integrierter Schaltkreise, die Hunderte, Millionen oder Milliarden von Komponenten auf einem fingernagelgroßen Siliziumchip unterbringen, etwas komplexer und komplizierter, als es sich anhört. Stellen Sie sich die Verwüstung vor, die selbst ein Schmutzkorn anrichten könnte, wenn Sie im mikroskopischen (oder manchmal sogar im nanoskopischen) Maßstab arbeiten. Aus diesem Grund werden Halbleiter in makellosen Laborumgebungen, sogenannten Reinräumen, hergestellt, in denen die Luft sorgfältig gefiltert wird und die Arbeiter mit allerlei Schutzkleidung durch Luftschleusen ein- und ausgehen müssen.
Der integrierte Schaltkreis (IC) ist eine einzelne Einheit, die aus Millionen elektronischer Komponenten wie Transistoren, Widerständen und Kondensatoren besteht. Seine Einführung veränderte die Elektronikindustrie und ebnete den Weg für Geräte wie Mobiltelefone, Laptops, CD-Player, Fernseher und eine Vielzahl anderer Haushaltsgeräte. Aufgrund ihrer geringen Größe, großen Zuverlässigkeit und Effizienz werden ICs heute in praktisch jedem elektronischen Produkt verwendet. Ohne ICs wären elektronische Geräte langsamer und größer. Darüber hinaus trug die weit verbreitete Verwendung von Chips zur Verbreitung fortschrittlicher elektronischer Geräte in allen Teilen der Welt bei.
1. Verschiedene Effekte
Auf Chips passen mehr Schaltkreise. In Übereinstimmung mit dem Mooreschen Gesetz, das besagt, dass sich die Anzahl der Transistoren in integrierten Schaltkreisen alle 1,5 Jahre verdoppelt, erhöht sich dadurch die Kapazität pro Flächeneinheit, was die Kosten senken und die Funktionalität steigern kann.
Der Aufbau des integrierten Schaltkreises vereint alle Komponenten in einer einzigen Einheit, was die Miniaturisierung, den geringen Stromverbrauch, die Intelligenz und die hohe Zuverlässigkeit elektronischer Komponenten erheblich vorantreibt. Auf einem erbsengroßen Stück Material können ICs Hunderttausende diskreter Transistoren beherbergen. Die Entwicklung des integrierten Schaltkreises ebnete den Weg für die Technologie des Informationszeitalters.

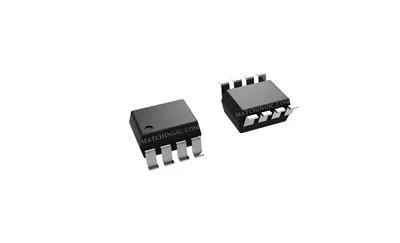

2. Verschiedene Formen und Verpackungen
Chips, die häufig auf der Oberfläche von Halbleiterwafern hergestellt werden, sind eine Technik zur Miniaturisierung von Schaltkreisen (meist Halbleiterbauelemente, aber auch passive Bauelemente etc.). Das Dual-In-Line-Package oder Dip ist der am weitesten verbreitete Standard, der von praktisch allen Chipherstellern verwendet wird. Dies bezeichnet ein rechteckiges Paket mit Stiften im Abstand von einem Vielfachen von 0,1 Zoll und 2,54 mm (0,1 Zoll) zwischen aufeinanderfolgenden Reihen.
Eine kompakte elektronische Komponente oder ein Gerät wird als integrierter Schaltkreis bezeichnet. Zur einfachen Handhabung und Montage auf Leiterplatten sowie zum Schutz des Geräts vor Beschädigungen werden integrierte Schaltkreise in Schutzverpackungen untergebracht. Es gibt viele verschiedene Arten von Paketen.
Gelegentlich ist es möglich, speziell hergestellte Chips für integrierte Schaltkreise direkt mit Substraten zu verbinden, ohne Zwischenverbindungen oder Träger zu verwenden. In einem Flip-Chip-System werden Löthöcker verwendet, um den IC mit dem Substrat zu verbinden. Die Metallisierungspads, die in herkömmlichen Chips für Drahtbondverbindungen verwendet werden, sind bei der Beam-Wire-Technologie dicker und verlängert, um externe Verbindungen zur Schaltung zu ermöglichen. Das Gerät wird durch eine zusätzliche Verpackung oder Epoxidharz-Füllkomponenten, die „nackte“ Chips verwenden, vor Feuchtigkeit geschützt.
Die Kontaktanschlüsse (Pins) der Schaltung ragen aus dem Körper des integrierten Schaltkreises (IC) heraus, der in einem stabilen Gehäuse aus einem isolierenden Material mit guter Wärmeleitfähigkeit untergebracht ist. Abhängig von der Pin-Konfiguration können unterschiedliche IC-Gehäusetypen verwendet werden. Beispiele für Gehäusetypen sind Dual In-Line Package (DIP), Plastic Quad Flat Package (PQFQ) und Flip Chip Ball Grid Array (FCBGA).
3. Anders gemacht
Transistoren, Widerstände, Kondensatoren und Induktivitäten werden unter anderem durch ein spezielles Verfahren in integrierten Schaltkreisen miteinander verbunden, die auf einem oder mehreren winzigen Halbleiterwafern oder dielektrischen Substraten erstellt und dann in einer Röhre untergebracht werden. Die Herstellung des Chips beginnt mit einem einkristallinen Siliziumwafer, der dann als Basisschicht verwendet wird.
Die Unterscheidung zwischen Chips und integrierten Schaltkreisen wurde oben eingeführt. Da die Oberflächenverpackung von ICs der von Chips ähnelt, werden integrierte Schaltkreise üblicherweise als Chips bezeichnet. Anstelle einer IC-Gruppe wird eine Gruppe integrierter Schaltkreise häufig als Chipsatz bezeichnet. Fast alle modernen elektrischen Geräte verwenden integrierte Schaltkreise oder ICs. Der integrierte Schaltkreis entstand dank Fortschritten in der Halbleitertechnologie und den Herstellungstechniken.
Vor der Entwicklung integrierter Schaltkreise (ICs) wurden Vakuumröhren zur Implementierung von Logikgattern und Schaltern in allen Computergeräten verwendet. Vakuumröhren sind im Wesentlichen ziemlich massive Geräte mit hoher Leistung. Die einzelnen Schaltkreiskomponenten müssen wie in jedem Schaltkreis manuell verbunden werden. Diese Effekte führen zu ziemlich umfangreichen und teuren Geräten selbst für die grundlegendsten Computerfunktionen. Vor fünf Jahren waren Computer riesig und teuer, und Personalcomputer waren ein ferner Traum.
