IL716ETR13

• ADCs und DACs

• Digitaler Feldbus

• Multiplex-Datenübertragung

• Board-to-Board-Kommunikation

• Eliminierung von Erdschleifen

• Parallelbus

• Logikpegelverschiebung

• Geräte, die unter IEC 61010-1 Edition 3 fallen

• 5 kVRMS-bewertete IEC 60601-1-medizinische Anwendungen

Die Vierkanal-Hochgeschwindigkeits-Digitalisolatoren IL715, IL716 und IL717 von NVE sind CMOS-Geräte, die mit der patentierten* Spintronic Giant Magnetoresistive (GMR)-Technologie IsoLoop® von NVE hergestellt werden.

Eine einzigartige Barriere aus Keramik/Polymer-Verbundwerkstoff sorgt für hervorragende Isolierung und praktisch unbegrenzte Lebensdauer der Barriere.

Alle Sende- und Empfangskanäle arbeiten mit 110 Mbit/s über den gesamten Temperatur- und Versorgungsspannungsbereich. Die symmetrische magnetische Kopplungsbarriere bietet eine typische Ausbreitungsverzögerung von nur 10 ns und eine Impulsbreitenverzerrung von 2 ns und erreicht damit die besten Spezifikationen aller Isolatoren.

Die minimale Transientenimmunität von 100 kV/µs ist unübertroffen. Durch die hohe Kanaldichte eignen sich diese Geräte ideal für die Isolierung von ADCs und DACs, parallelen Bussen und Peripherieschnittstellen.

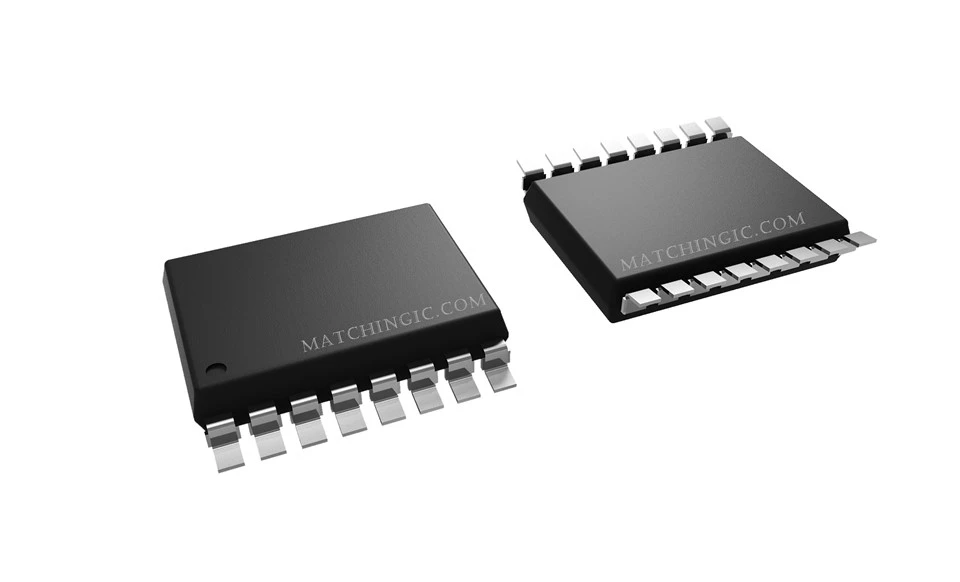

Die Modelle IL715, IL716 und IL717 sind in 16-Pin 0.3"- und 0.15"-SOIC- und Ultraminiatur-QSOP-Gehäusen erhältlich.

Die Leistung wird über einen Temperaturbereich von −40 Grad bis +100 Grad angegeben. Teile der Serien „T“ und „V“ haben eine maximale Betriebstemperatur von 125 Grad.

Die Versionen der V-Serie verfügen über eine extrem hohe Isolationsspannung von 6 kVRMS.
