Smart-Gate-Treiber-Koppler: Bietet umfassenden Schutz für IGBTs in Wechselrichteranwendungen

Smart Gate Driver (SGD)-Kopplersind kritische Komponenten, die Leistungsgeräte, insbesondere Insulated Gate Bipolar Transistors (IGBTs), vor Überstromschäden schützen sollen. In diesem Artikel werden die betrieblichen Designprinzipien von SGDs beschrieben, mit besonderem Schwerpunkt auf den Modellen TLP5214A, TLP5214, TLP5212 und TLP5222 von Toshiba. Diese Produkte sind bekannt für ihre VCE(Sat)-Erkennung, Miller-Klemme und FAULT-Ausgabefunktionen.

Als Unternehmen, das sich auf leistungsstarke elektronische Komponenten spezialisiert hat, umfasst unsere Produktpalette Optokoppler, digitale kapazitive Isolatoren, Halbleiterrelais, Schnittstellenisolatoren und Treiberisolatoren. Diese Isolatoren unterstützen verschiedene Betriebstypen wie Transistoren, MOSFETs, TRIACs, Logik-linear, CMOS und LVDS, wodurch sie für eine breite Palette von Anwendungen geeignet sind, einschließlich Signalschaltung, Hochgeschwindigkeitssignalübertragung, Antriebsisolierung, Verstärkungserkennung, Signalerfassungsrückmeldung, Schnittstellenisolierung und Hochspannungs-Sicherheitsisolierung.

1. SGD-Koppler-Produktvergleich

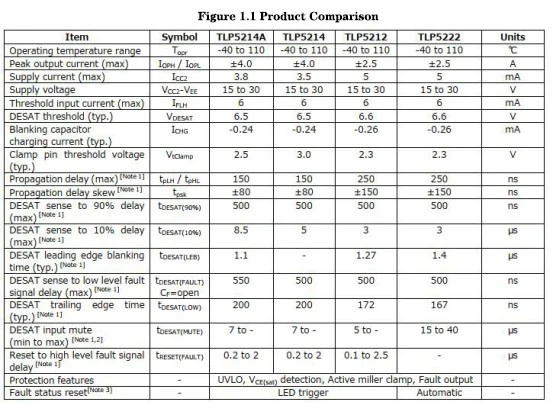

Verschiedene SGD-Kopplermodelle unterscheiden sich in ihren Leistungsparametern, was für die Auswahl des geeigneten Produkts von entscheidender Bedeutung ist. Beispielsweise verfügen die Modelle TLP5214A und TLP5214 über einen Spitzenausgangsstrom von ±4,0 A, während die Modelle TLP5212 und TLP5222 ±2,5 A bieten. Versorgungsstrom und Versorgungsspannung sind ebenfalls wichtige Aspekte, mit maximalen Versorgungsströmen von 3,8 mA, 3,5 mA und 5 mA und einem Versorgungsspannungsbereich von 15 V bis 30 V. Der Schwelleneingangsstrom und die DESAT-Schwellenspannung sind wichtige Unterscheidungsmerkmale, mit einem maximalen Eingangsstrom von 6 mA und typischen DESAT-Schwellenwerten im Bereich von 6,5 V bis 6,6 V. Darüber hinaus liegt die Ausbreitungsverzögerung, definiert als die maximale Signalverzögerung vom Eingang zum Ausgang, zwischen 150 ns und 250 ns, wie in Abbildung 1.1 dargestellt.

2. Schutzfunktionen
Zu den wichtigsten Schutzfunktionen von SGD-Kopplern gehören UVLO (Under{0}}Voltage Lockout), VCE(sat)-Erkennung, aktive Miller-Klemmung und ein Fehlerausgabesystem. Die UVLO-Funktion verhindert eine unbeabsichtigte Ausgabe, wenn die Versorgungsspannung unter einen vordefinierten Schwellenwert fällt. Die VCE(sat)-Erkennung überwacht die Kollektor--Emitterspannung des IGBT und leitet bei Erkennung eines Überstroms eine Abschaltung ein, um das Gerät zu schützen. Die aktive Miller-Klemme verringert den Spannungsaufbau zwischen Gate und Kollektor des IGBT, während das Fehlerausgabesystem der primären Steuerseite bei Fehlererkennung ein Signal sendet. Überlastbedingungen sind in Abbildung 1.2 dargestellt.

3. Anwendungsdesign
Das Anwendungsdesign umfasst mehrere Schlüsselparameter, darunter Gate-Widerstand, Austastzeit, Kurzschlussüberwachung und primärseitigen Fehlersignal-Pull-up-Widerstand. Unsere Fotokoppler und digitalen Isolatoren sind für ihre Hochgeschwindigkeitsübertragung und zuverlässige Isolierung bekannt und bieten optimierte Designlösungen und Sicherheitsgarantien für Photovoltaiksysteme, Automobilsteuerungen, medizinische Geräte und SPS-Steuerungsgeräte.

Die Konfiguration und Anpassung der Austastzeit kann mithilfe externer Austastkondensatoren oder Schaltkreise zur Feinabstimmung des Timings der Spannungserkennungssequenz erfolgen. Eine externe Austastschaltung (RB) nutzt einen Widerstand, um den Ladestrom des Austastkondensators zu erhöhen und so einen wirksamen Schutz bei Kurzschlussereignissen zu gewährleisten. Die Schwellenspannung der IGBT-Kurzschlusserkennung kann durch den Einbau von Dioden oder Zener-Dioden angepasst werden.

Die Analyse der Gate-Kapazität, des Gate-Widerstands und der Ausbreitungsverzögerung zeigt den Einfluss dieser Parameter auf die Gesamtverzögerung. Die Soft-Shutdown-Zeit wird durch die Gate-Kapazität und die Ausgangsspannung der Stromversorgung beeinflusst, während die ordnungsgemäße Verwaltung von Bypass-Kondensatoren und Standby-Anschlüssen dazu beiträgt, Fehler zu verhindern. Der Schutz des DESAT-Anschlusses vor Spannungsspitzen während des IGBT-Schaltvorgangs kann durch Hinzufügen von Zener-Dioden oder Schottky-Dioden zwischen den DESAT- und VE-Anschlüssen erreicht werden. Um einen unzureichenden Gate-Treiberstrom auszugleichen, kann ein Puffertransistor eingebaut werden.

Die Formung der LED-Signalwellenform ist besonders wichtig, wenn sich der SGD-Koppler weit von der CPU entfernt befindet. Zur Verfeinerung der Eingangssignalwellenform kann ein Hysteresepuffer verwendet werden. Schließlich ist ein primär-seitiger Pull--Widerstand (RF) für die Fehlersignalausgabe unerlässlich.

4. Wichtige Designüberlegungen
Beim Entwurf mit SGD-Kopplern müssen kritische Faktoren wie Gate-Widerstand, Isolierung der Ansteuerschaltung von Leistungsgeräten, Bootstrap-Schaltkreisdioden und Gate-Emitter-Widerstand berücksichtigt werden. Diese Elemente wirken sich gemeinsam auf die Ausbreitungsverzögerung aus, die einen maximalen Bereich von 150 ns bis 250 ns hat.
