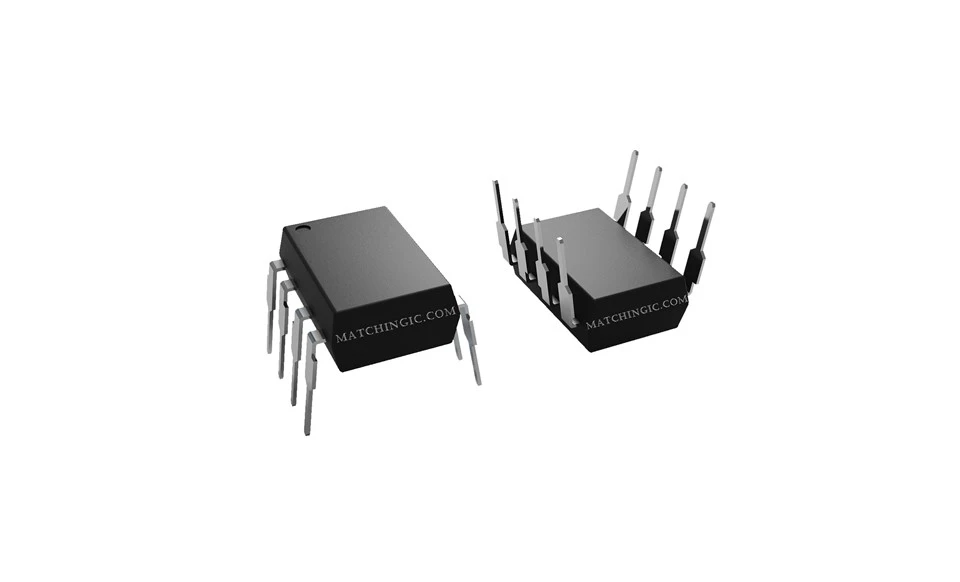

VO3120

Mit einer minimalen Gleichtaktunterdrückung (CMR) von 25 kV/μs bei VCM=1500 V weist der VO3120 eine hervorragende Störfestigkeit auf.

Anfrage senden

Beschreibung

Technische Parameter

Der Optokoppler-Gate-Treiber VO312{{10}} stellt mit seinen beeindruckenden Spezifikationen eine überzeugende Lösung im Bereich der Optoelektronik dar. Mit einem robusten minimalen Spitzenausgangsstrom von 2,5 A, einer außergewöhnlichen Gleichtaktunterdrückung von 25 kV/μs und einem niedrigen maximalen Versorgungsstrom von 2,5 mA zeichnet sich der VO3120 durch effiziente und zuverlässige Gate-Treiberfunktionen aus. Mit Unterspannungssperre (UVLO) und Hysterese, einem breiten Betriebsspannungsbereich von 15 V bis 32 V und einer minimalen Impulsbreitenverzerrung von 0,2 μs erfüllt das Gerät vielfältige Anwendungsanforderungen. Der VO3120 arbeitet in einem industriellen Temperaturbereich von -40 Grad bis 110 Grad, hält eine niedrige Ausgangsspannung von 0,5 V aufrecht und erfüllt verstärkte Isolierungsstandards. Er stellt eine vielseitige und belastbare Lösung für moderne elektronische Systeme dar und gewährleistet beides Leistung und Sicherheit in anspruchsvollen Umgebungen.

product-1103-735

Verwandte Produkte:

Hersteller-Teil	VO3120	VO3120-X001	VO3120-X007T	VO3120-X019T
Beschreibung	OPTOISO IGBT MOSFET-TREIBER	OPTOISO IGBT MOSFET-TREIBER	OPTOISO IGBT MOSFET-TREIBER	OPTOISO IGBT MOSFET-TREIBER
Aktie	50000	50000	50000	50000
Produktstatus	Aktiv	Aktiv	Aktiv	Aktiv
Technologie	Optische Kopplung	Optische Kopplung	Optische Kopplung	Optische Kopplung
Anzahl der Kanäle	1	1	1	1
Spannung – Isolation	5300 Vrms	5300 Vrms	5300 Vrms	5300 Vrms
Gleichtakt-Transientenimmunität (Min.)	25kV/us	25kV/us	25kV/us	25kV/us
Ausbreitungsverzögerung tpLH / tpHL (Max)	400ns, 400ns	400ns, 400ns	400ns, 400ns	400ns, 400ns
Impulsbreitenverzerrung (max.)	200ns	200ns	200ns	200ns
Strom – Ausgang hoch, niedrig	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A
Strom – Spitzenleistung	2.5A	2.5A	2.5A	2.5A
Spannung – Vorwärts (Vf) (Typ)	1.6V	1.6V	1.6V	1.6V
Strom – DC-Vorwärtsstrom (falls) (max.)	25mA	25mA	25mA	25mA
Spannung – Ausgangsversorgung	15V ~ 32V	15V ~ 32V	15V ~ 32V	15V ~ 32V
Betriebstemperatur	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C
Paket/Koffer	DIP8 (7,62 mm)	DIP8 (7,62 mm)	SMD8 (7,62 mm)	SMD8 (7,62 mm)
Paket	Rohr	Rohr	Tape & Reel (TR)	Tape & Reel (TR)

ANWENDUNGEN:

• Isolierter IGBT/MOSFET-Gate-Treiber

• AC- und bürstenlose DC-Motorantriebe

• Induktionsherd

• Industrielle Wechselrichter

• Schaltnetzteile (SMPS)

• Unterbrechungsfreie Stromversorgungen (USV)

BESCHREIBUNG:

Der VO3120 besteht aus einer LED, die optisch an einen integrierten Schaltkreis mit einer Leistungsendstufe gekoppelt ist. Dieser Optokoppler ist ideal für die Ansteuerung von Leistungs-IGBTs und MOSFETs geeignet, die in Motorsteuerungs-Wechselrichteranwendungen verwendet werden. Der hohe Betriebsspannungsbereich der Ausgangsstufe liefert die von Gate-gesteuerten Geräten benötigten Ansteuerspannungen. Aufgrund der von diesem Optokoppler gelieferten Spannung und des Stroms ist er ideal für die direkte Ansteuerung von IGBTs mit Nennleistungen bis zu 800 V/50 A geeignet. Für IGBTs mit höheren Nennleistungen kann der VO3120 zum Ansteuern einer diskreten Leistungsstufe verwendet werden, die das IGBT-Gate ansteuert.
