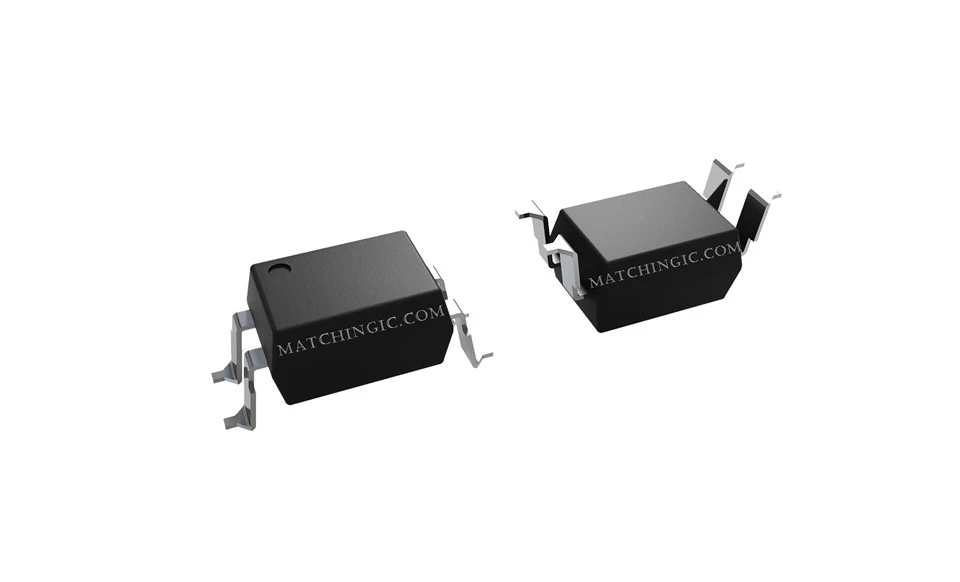

SFH628A-3X007T

OPTOISOLATOR 5,3KV TRANS 4DIP

Anfrage senden

Beschreibung

Technische Parameter

Verwandte Produkte:

Hersteller-Teil	SFH628A-3X007	SFH628A-3X007T	SFH628A-3X017	SFH628A-3X017T
Beschreibung	OPTOKOPPLER, FOTOTRANSISTOR AUS	OPTOKOPPLER, FOTOTRANSISTOR AUS	OPTOKOPPLER, FOTOTRANSISTOR AUS	OPTOKOPPLER, FOTOTRANSISTOR AUS
Aktie	80000	80000	80000	80000
Produktstatus	Aktiv	Aktiv	Aktiv	Aktiv
Spannung – Isolation	5300 Vrms	5300 Vrms	5300 Vrms	5300 Vrms
Aktuelles Übertragungsverhältnis (Min.)	100 % bei 1 mA	100 % bei 1 mA	100 % bei 1 mA	100 % bei 1 mA
Aktuelles Übertragungsverhältnis (max.)	320 % bei 1 mA	320 % bei 1 mA	320 % bei 1 mA	320 % bei 1 mA
Ein-/Ausschaltzeit (Typ)	6us, 5,5us	6us, 5,5us	6us, 5,5us	6us, 5,5us
Eingabetyp	Wechselstrom, Gleichstrom	Wechselstrom, Gleichstrom	Wechselstrom, Gleichstrom	Wechselstrom, Gleichstrom
Ausgabetyp	Transistor AC/DC	Transistor AC/DC	Transistor AC/DC	Transistor AC/DC
Spannung – Ausgang (max.)	55V	55V	55V	55V
Strom – Ausgang/Kanal	50mA	50mA	50mA	50mA
Spannung – Vorwärts (Vf) (Typ)	1.1V	1.1V	1.1V	1.1V
Strom – DC-Vorwärtsstrom (falls) (max.)	50mA	50mA	50mA	50mA
Betriebstemperatur	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C	-55-C ~ 100-C
Paket/Koffer	SMD4 (7,62 mm)	SMD4 (7,62 mm)	SMD4 (7,62 mm)	SMD4 (7,62 mm)
Paket	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)

Allgemeine Beschreibung:

Der SFH628A (DIP) und der SFH6286 (SMD) zeichnen sich durch ein hohes Stromübertragungsverhältnis, eine niedrige Kopplungskapazität und eine hohe Isolationsspannung aus. Diese Koppler verfügen über eine GaAs-Infrarot-Emissionsdiode, die optisch an einen planaren Silizium-Fototransistordetektor gekoppelt und in einem DIP-4-Kunststoffgehäuse oder SMD-Gehäuse untergebracht ist.

Die Koppelgeräte sind für die Signalübertragung zwischen zwei elektrisch getrennten Stromkreisen konzipiert.

Die Kupplungen sind an den Enden stapelbar und haben einen Leitungsabstand von 2,54 mm. Mit Option 6 werden Luft- und Kriechstrecken von > 8 mm erreicht. Diese Ausführung entspricht der IEC 60950 (DIN VDE 0805) für verstärkte Isolierung bis zu einer Betriebsspannung von 400 VRMS oder DC.
